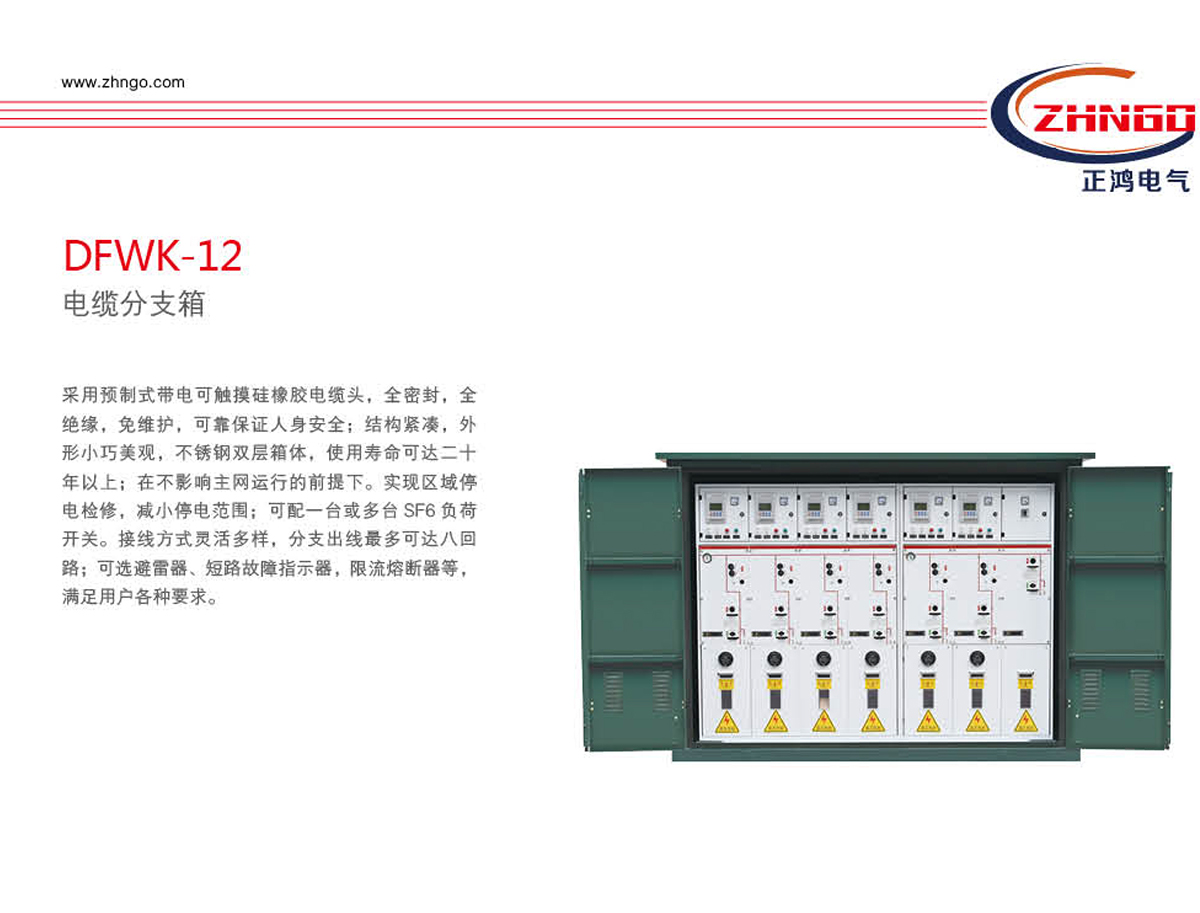

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

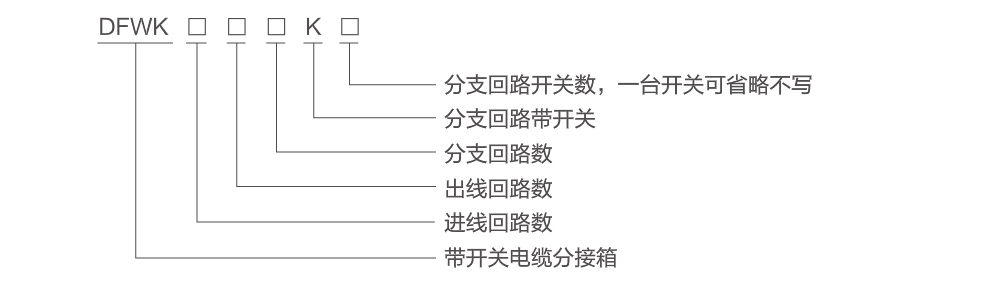

二、型號及含義

三、正常使用條件

四、典型接線方案

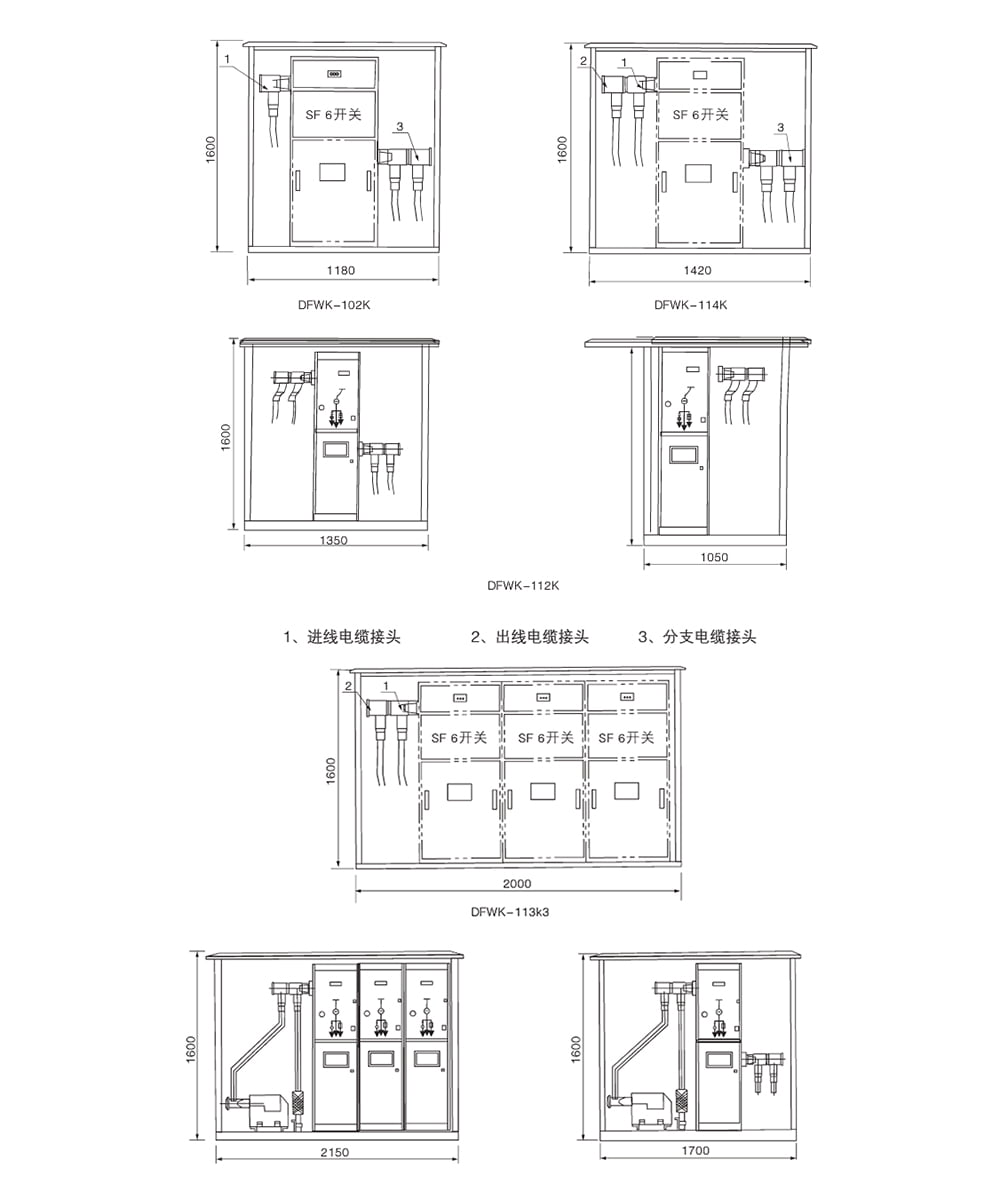

五、外形示意圖

六、常用電纜接頭

采用進口優質絕緣橡膠全自動注射而成，內外層均為半導體屏蔽層，內層用來均衡內部電場，外屏蔽層接地保護電纜頭表面零電位。應力錐下端內層與電纜的半導體層緊密接觸，而外半導體層又與電纜頭外半導體層緊密接觸，并通過電纜頭的接地孔接地，這樣不僅解決了電纜外屏蔽層切斷處的電場集中問題，而且使電纜外屏蔽層保持零電位，保證人身安全。可觸摸電纜前接頭直接安裝在設備套管上，其后可與可觸摸電纜后接頭連接，組成多路出線，也可與避雷器連接，為電網提供過電壓保護。

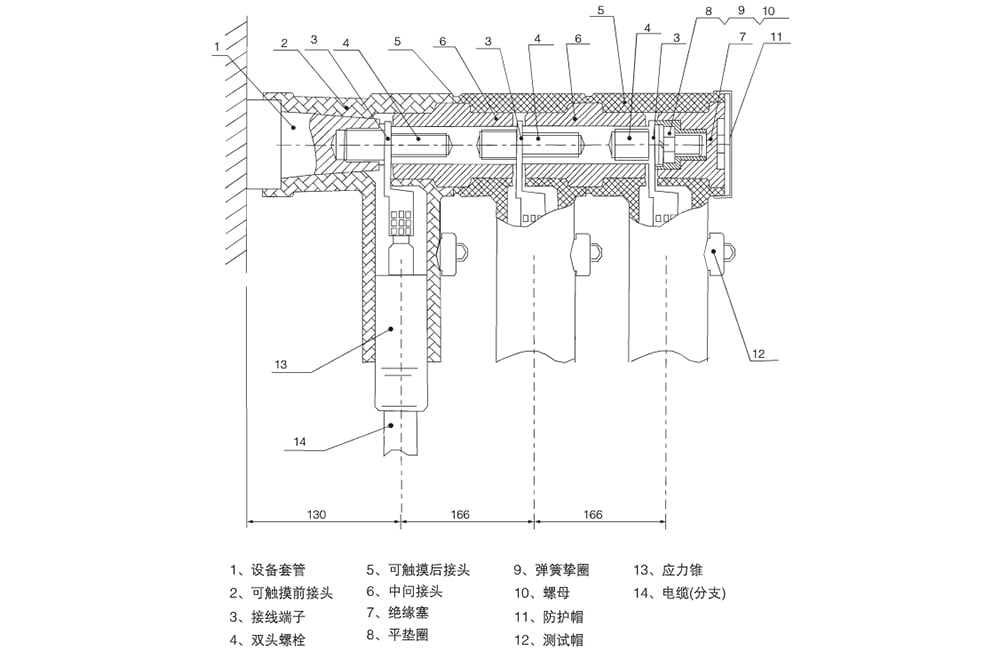

七、電維連接剖面圖

八、電維連接剖面圖及尺寸

九、技術要求

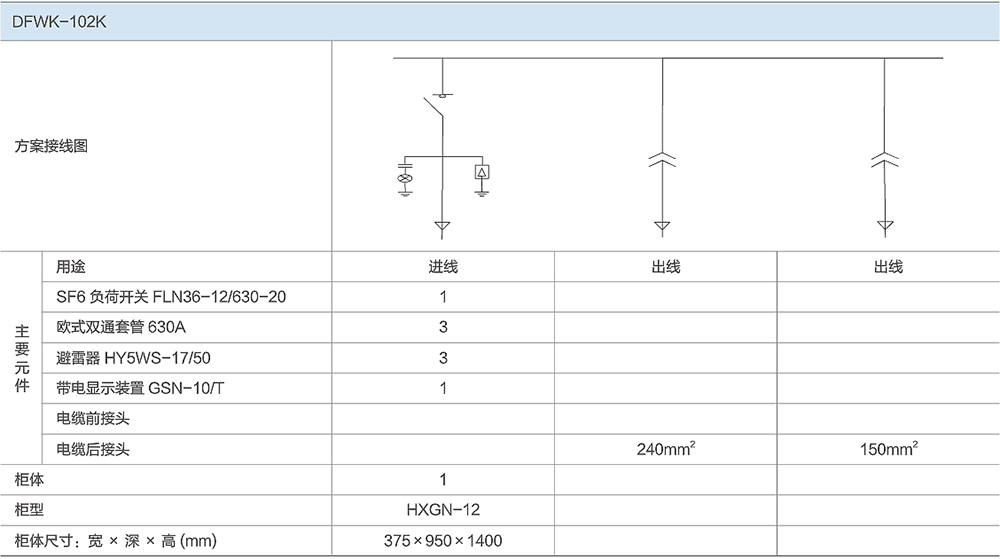

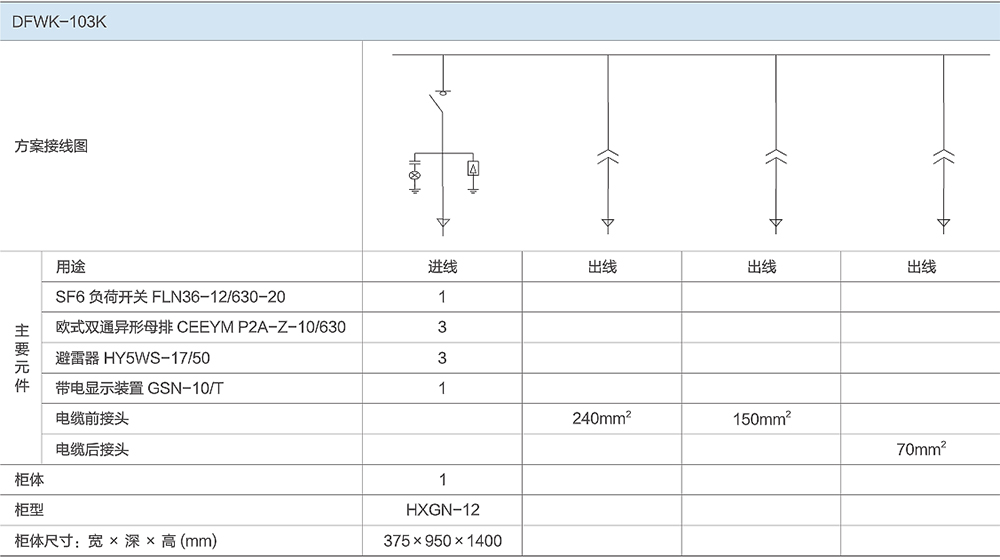

十、主電路方案圖

十一、訂貨須知

● 外殼的材料和顏色。
