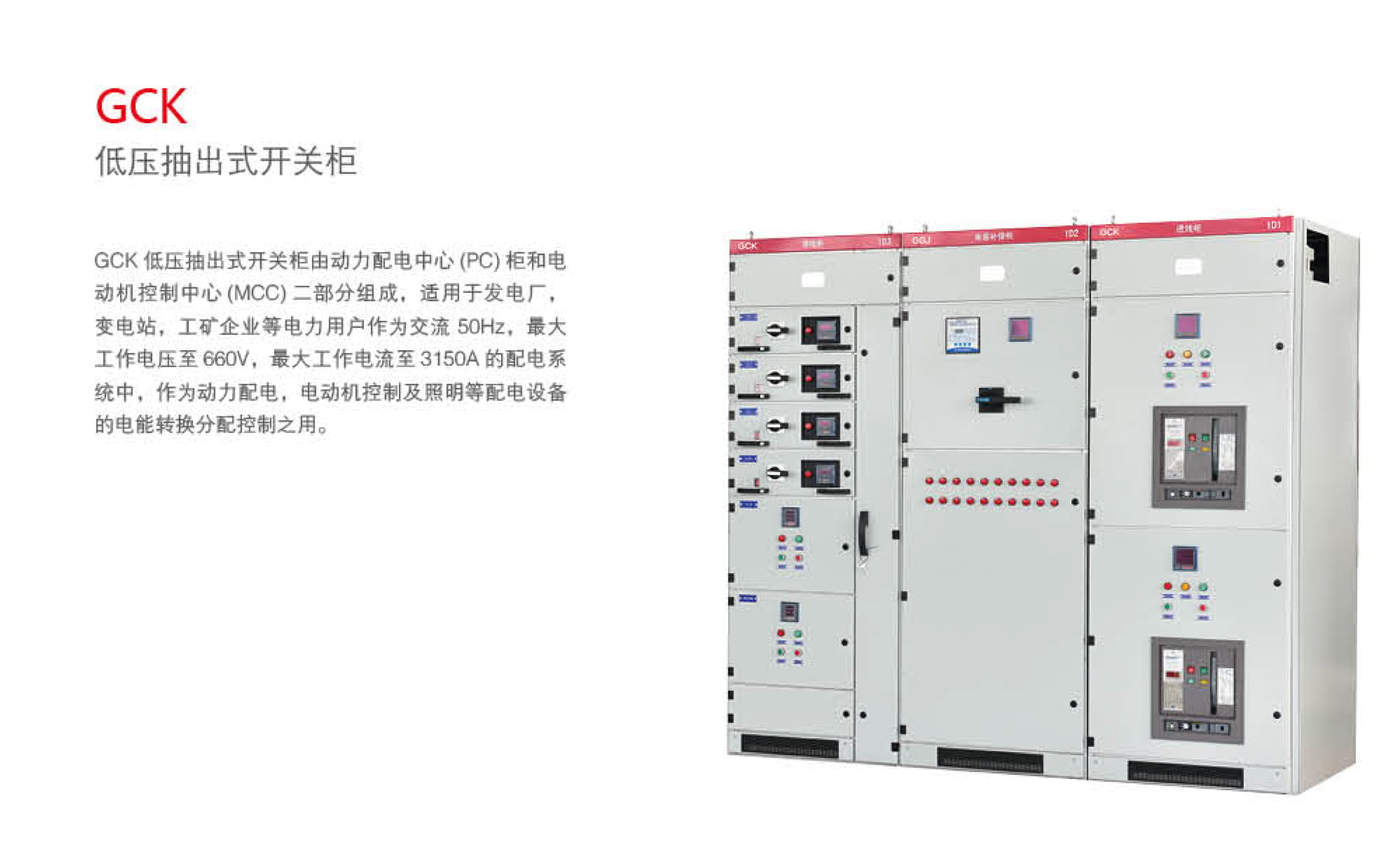

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

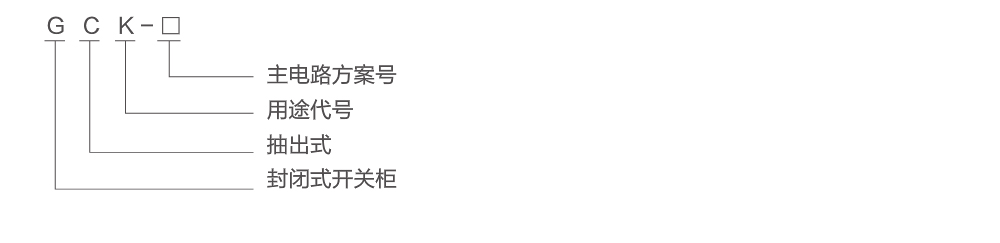

二、型號及含義

三、正常使用條件

● 海拔不超過 2000m；
● 周圍空氣溫度不高于 + 40℃，并且 24h 內平均溫度不高于 +35℃，周圍空氣溫度不低于 -50℃；
● 大氣條件：空氣清潔，相對濕度在溫度為 +40℃時不超過 50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為 90%；
● 沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所；
● 與垂直面傾斜不超過 5°；
● 本產品適合以下溫度運輸儲存：-25℃ ~+55℃，在短時間內 ( 不超過 24h) 不超過 +70℃；
● 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

四、主要技術參數

五、結構特征

在動力中心(PC)進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C,?ME等系列IJ,也可根據用戶需要配置國外電氣公司生產的各種斷路器，如:?ABB公司生產的F系列斷路器，以及智能化斷路器。在一般情況下，?PC單元帶有有翻排的主電路(包括母聯)，額定電流在630A~1600A時，占據一個外形尺寸為800x?1000x2200(寬x深x高)的柜體。沒有翻排的主電路占據一個外形尺寸為800?x?800 x2000(寬x深x高)的柜體。額定電流在1600A~3150A時，占據一個外形尺寸為100?x?1000x?2200(寬x深x高)的柜體。沒有翻排的主電路占據一個外形尺寸為1000?x?800x2200(寬x深x高)的柜體。動力中心(PC)饋電柜結構與進線柜相似，饋電電流在630A~1600A時，一個1000?x1000x2200(寬X深X高)的柜體可裝二個回路，為上下布置安裝。
電動機控制中心(MCC)開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm,當柜體為靠墻安裝時柜的左部為功能單元區域，右部有-?-個200mm寬的電纜出線區域，柜體外形尺寸為800x?500x2200(寬x深x高)，當柜體為離墻安裝時，柜體寬度為600mm,電纜出線區在柜體的后部，柜體的外形尺寸為600?X?800(1000)
x2200(寬x深x高)。柜體深度有800和1000二種，我們建議用戶選用1000深的柜體，以與PC柜深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。
抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性，并具有工作位置，試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下-一個位置，抽屜抽出柜外時還具備防脫落功能。

在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。母線系統柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線，柜與柜之間的水平母線采用連接塊搭接,垂直母線采用聚碳酸脂工程塑料外殼封閉，內部用隔板限制電弧擴散,中性母線設置在柜頂?shù)那安?，保護母線(PE)設置在柜底部,并與柜體的隔板門相連，從而保證了接地連續性。

在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。

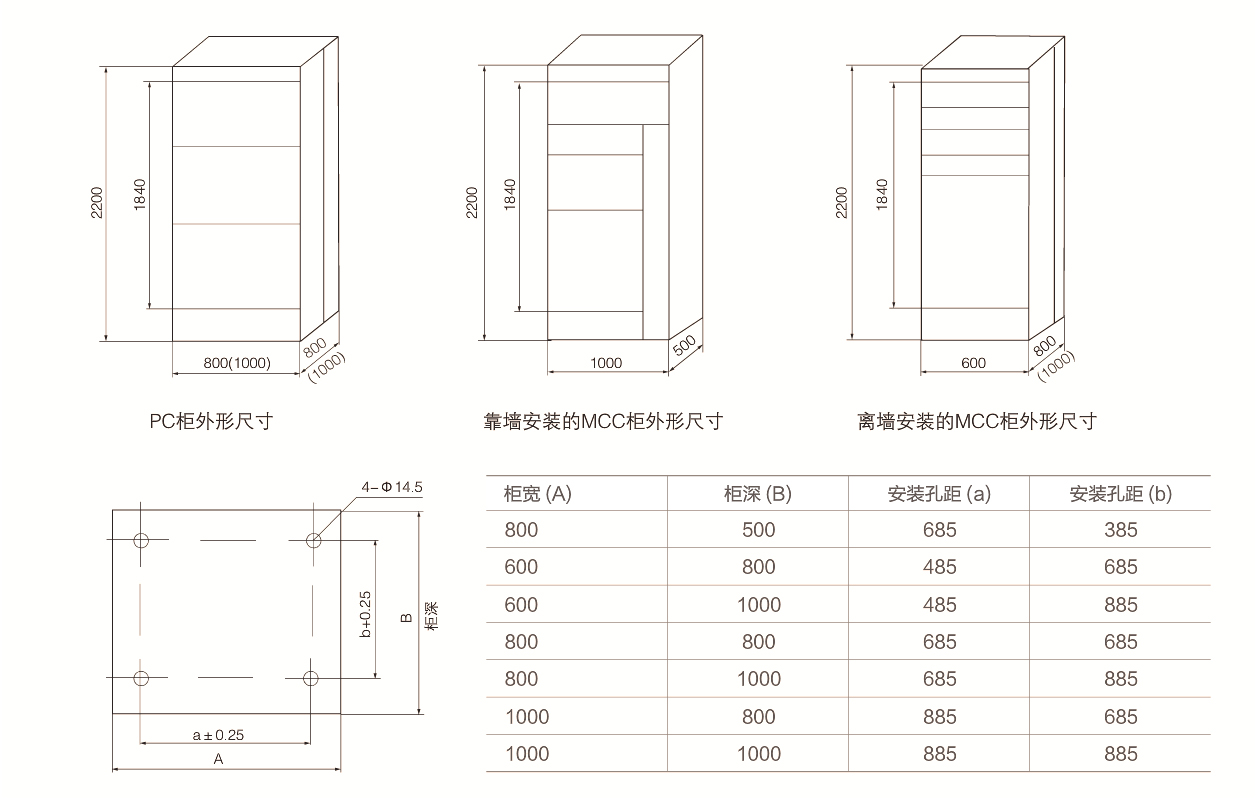

六、外形及安裝尺寸

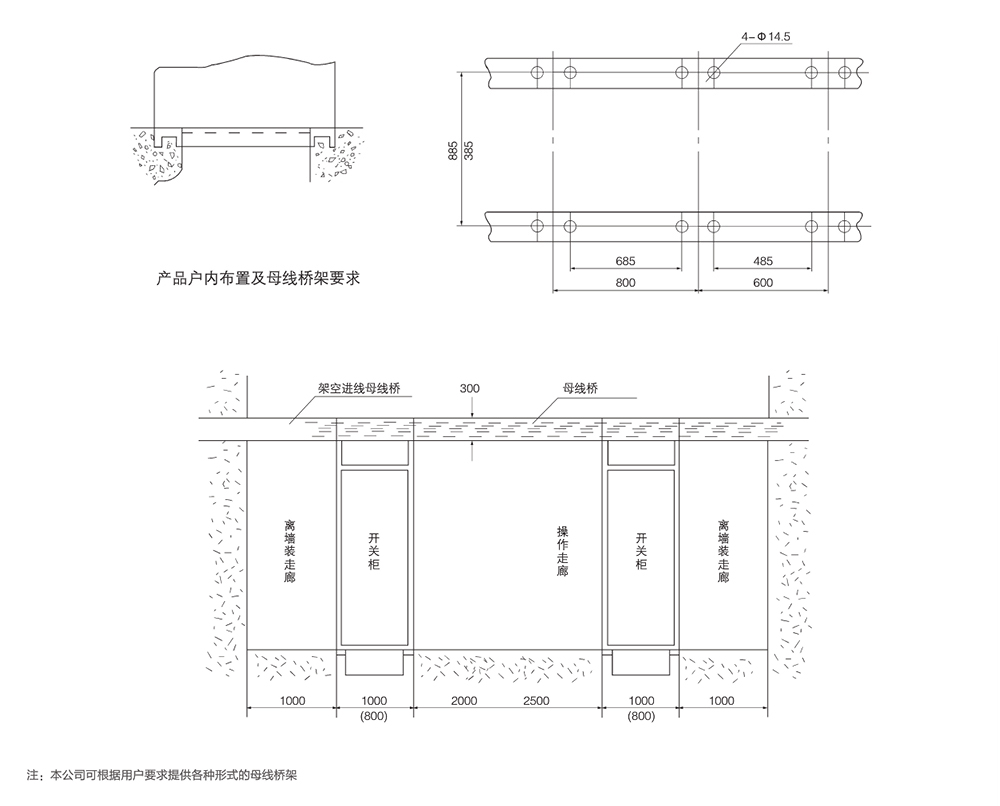

七、產品安裝基礎示意圖

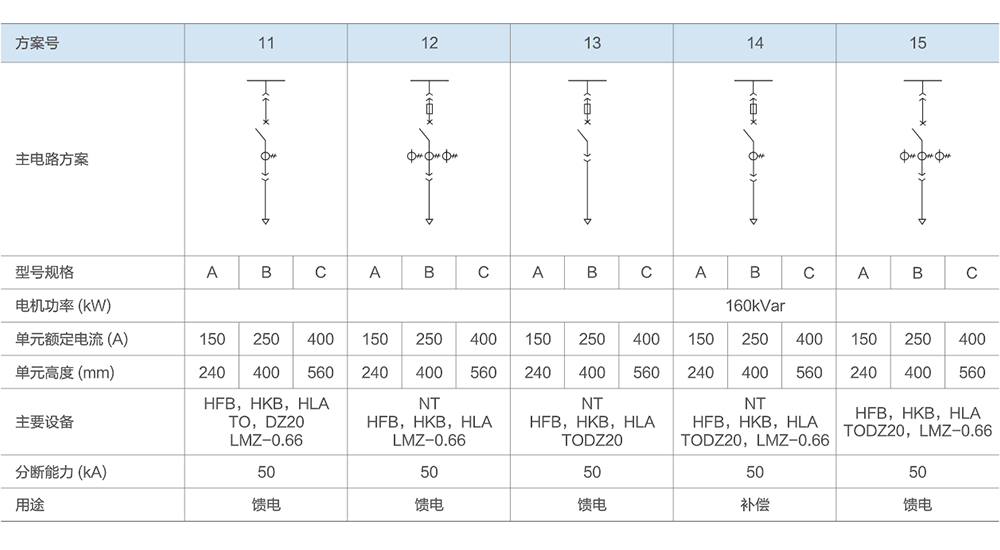

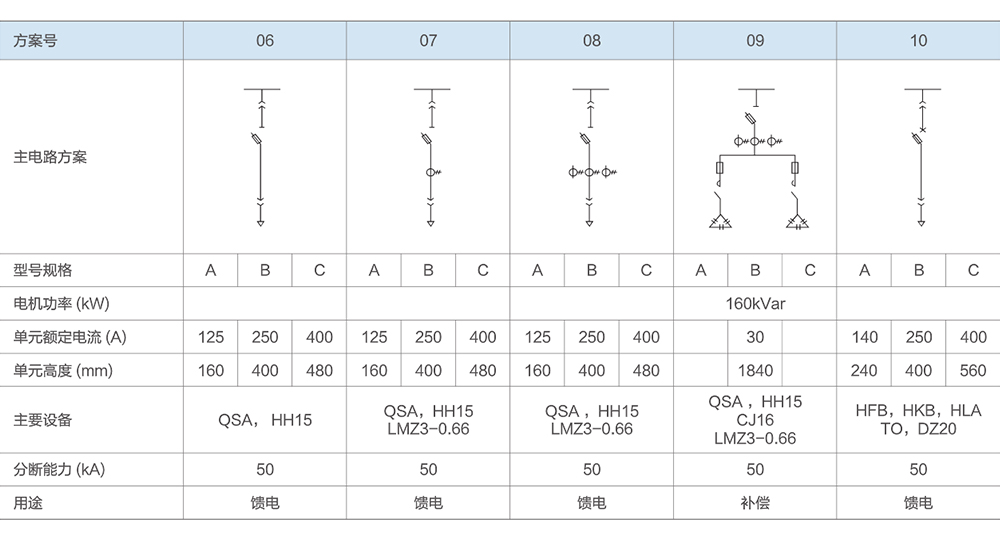

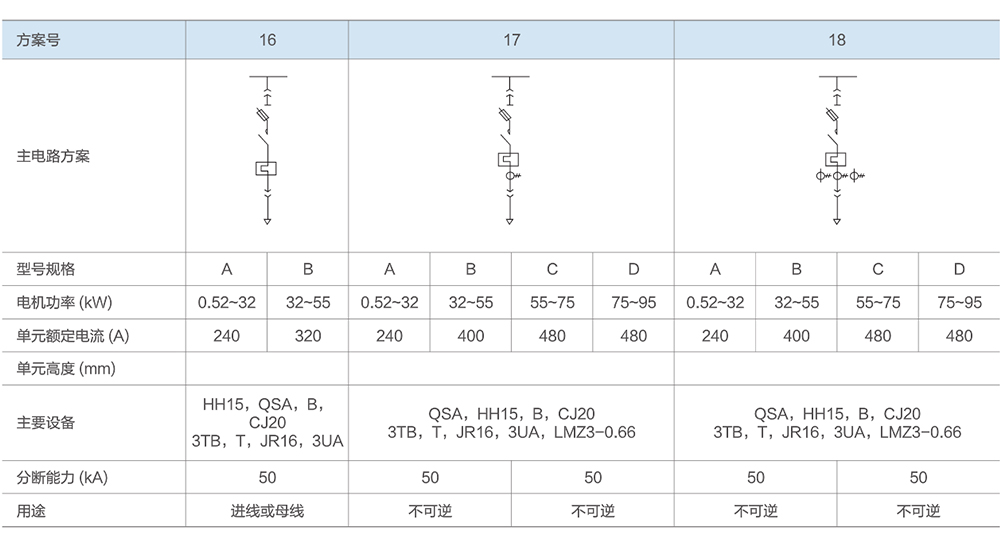

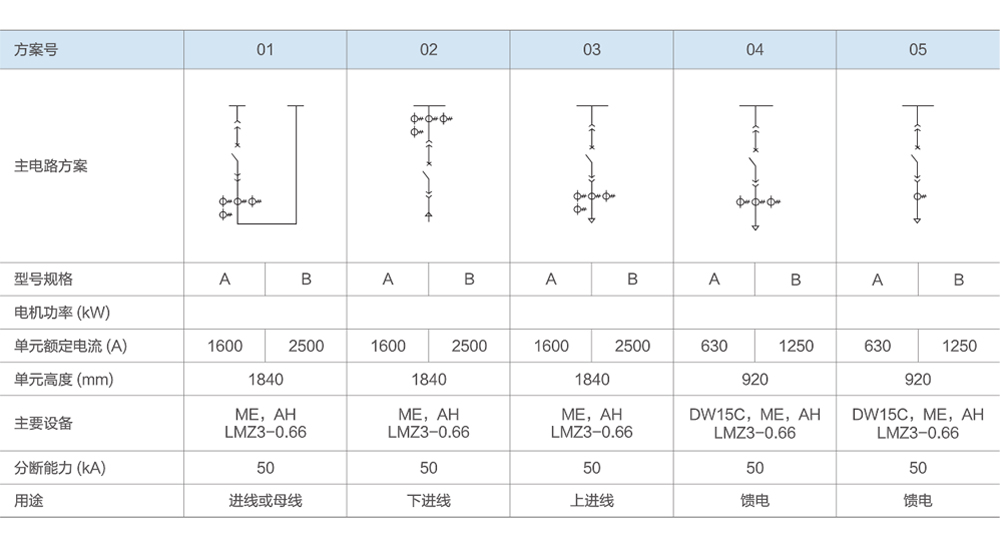

九、GCK型主電路方案

十、訂貨須知
